Single Slot BeCu Finger Stock

BeCu fingerstock med enstaka spår kan användas i EMI-skärmande packningar eller ESD-kontakter. Vissa standarder finns även i spolar med en längd på 7,6m. Produkten kan komprimeras 100 000 gånger utan deformation.

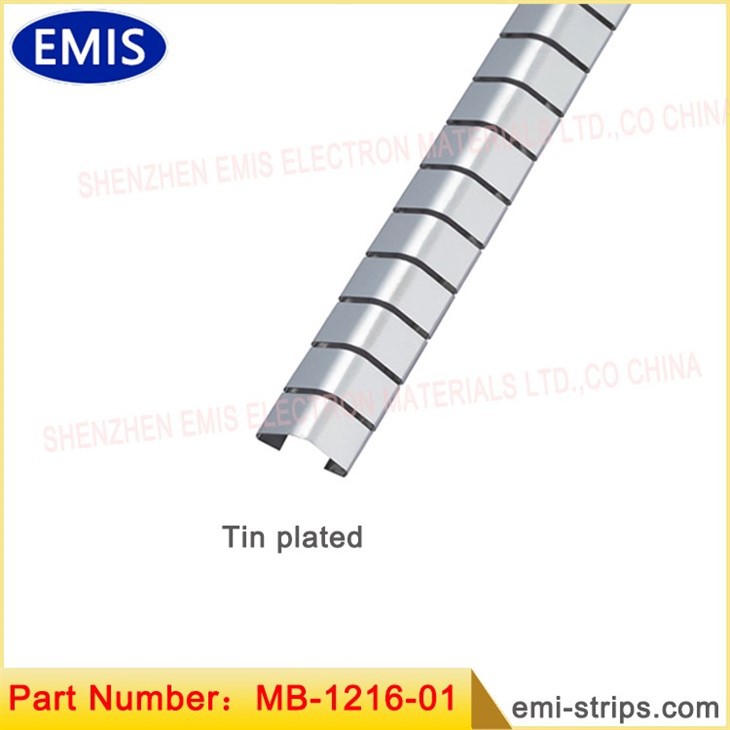

Anmärkningar: MB-1116-01 Tjocklek=0.089 mm;MB-1216-01 Tjocklek=0.05 mm, andra storlekar samma.

Artikelnummer finger av fingerstock och packningsformat:MB-1/2XXX-AA

Anmärkningar:

M: representerar som metall; B: representerar som berylliumkoppar;

1: representerar som normal tjocklek av råmaterial;

2: representerar som tunnare tjocklek eller ultramjuk process;

XXX: representerar som unikt artikelnummer;

AA lika med {{0}}: monteringsprodukter;01: ljus finish;0N: plätering Ni;

{{0}}S: plätering Tenn;0Z: plätering av zink;0G: plätering av guld;0A: plätering Ag.

MS (P) -XXXX – AA

Anmärkningar: M: representerar som metall; S: representerar som SUS, andra objekt enligt ovan.

Minimal slits tillverkningskostnad.

Installationsmetoder för enslits BeCu fingerstock och packningar: Slitsmonterade delar installeras enkelt med slitsar där dubbelriktad rörelse krävs. Installera helt enkelt en del i en skåra och snäpp in den i den andra skåran eller över kanten på ramen; Som:MB-1216-01/1116-01/1136-01 osv.

Idealisk för jordning och skärmning i följande elektroniska kapslingsapplikationer.

Frontpanelshandtag - Chassiskydd.

Insticksenheter - Bakplan.

Subrack sammansättningar.

Vissa standarder finns även i spolar med en längd på 7,6m.

Inom elektronik och telekommunikation utgör elektromagnetisk störning (EMI) och elektrostatisk urladdning (ESD) betydande utmaningar. När elektroniska enheter blir mer kompakta och sammankopplade har behovet av effektiv EMI-skärmning och ESD-skydd blivit avgörande. En lösning som har fått erkännande för sin mångsidighet och tillförlitlighet är Single Slot BeCu Finger Stock.

Single Slot BeCu Finger Stock är en flexibel och fjädrande packning gjord av berylliumkoppar (BeCu) legering, känd för sin utmärkta elektriska ledningsförmåga och mekaniska egenskaper. Denna fingerstock är designad för att ge tillförlitlig EMI-skärmning och ESD-kontakt i en mängd olika applikationer, vilket gör den till ett idealiskt val för industrier som telekommunikation, flyg, fordon och medicinsk elektronik.

En av de anmärkningsvärda egenskaperna hos Single Slot BeCu Finger Stock är dess anpassningsförmåga. Den kan användas i EMI-skärmande packningar, som vanligtvis används för att förhindra läckage av elektromagnetisk strålning från elektroniska höljen. Dessa packningar skapar en ledande barriär som omger känsliga komponenter, vilket minimerar risken för störningar från externa elektromagnetiska fält och säkerställer att elektroniska enheter fungerar korrekt.

Dessutom används Single Slot BeCu Finger Stock också som en ESD-kontakt, vilket hjälper till att leda bort elektrostatiska urladdningar från känsliga kretsar. Elektrostatiska urladdningar kan orsaka irreparabel skada på elektroniska komponenter, vilket leder till funktionsfel eller till och med fullständigt fel på enheten. Genom att använda fingerstocken som en ESD-kontakt kan tillverkare skydda sina produkter mot ESD-händelser, vilket säkerställer deras livslängd och tillförlitlighet.

Single Slot BeCu Finger Stock finns i olika former och konfigurationer, beroende på de specifika applikationskraven. Vissa standarder finns tillgängliga i spolar med en längd på 7,6 meter, vilket möjliggör enkel anpassning och installation i olika elektroniska kapslingar. Denna flexibilitet gör det möjligt för ingenjörer och designers att anpassa fingerstocken för att passa ett brett utbud av former och storlekar, vilket säkerställer optimal EMI-skärmning och ESD-skydd.

En av de viktigaste fördelarna med Single Slot BeCu Finger Stock är dess exceptionella hållbarhet. Trots sin flexibilitet kan fingerstocken motstå kompression upp till 100,000 gånger utan någon deformation. Denna egenskap är avgörande i applikationer där upprepad öppning och stängning av elektroniska höljen förekommer, till exempel i enheter med löstagbara batterifack eller åtkomstpaneler. Fingerstockens livslängd och tillförlitlighet bidrar till den övergripande prestandan och livslängden för elektroniska enheter.

För att säkerställa hög kvalitet och pålitlig prestanda är det viktigt att följa branschstandarder och riktlinjer. Single Slot BeCu Finger Stock följer olika standarder, inklusive de som är relaterade till EMI-avskärmningseffektivitet och miljöbestämmelser. Välkommen att anpassa urvalet.

Tillverkningsprocessflöde av BeCu Fingerstock

Vårt företag använder huvudsakligen råvaror från BrushWellman Co., Ltd i USA.

Kemisk komponent

Var ----------------1.8 procent -2. procent (hög beryllium-serien)

Kobolt plus nickel----------0.20 procent (minst)

Kobolt plus nickel plus järn----- 0.60 procent (minst)

Koppar--------------------det återstående

Fysikalisk egenskap

Elektrisk konduktivitet (IACS) ---22-25 procent

Elasticitetsmodul (psi)--- 18.5*10⁶

Akuumvärmebehandling kan få 1/4h eller 1/2h hårdheten hos BeCu-råmaterial att öka till mer än 373HV hårdhet, för att säkerställa elasticitetskraven för BeCu-produkter.

nyckelparametrar:

vakuum grad:<1Pa

Temperatur: 600 F

Blötläggningstid: 2 timmar

Skyddsgas: Kväve

Renhet: 99,9999 procent

IMiljökrav för produkter

Våra produkter uppfyller kraven i SGS-rapport, ROHS-rapport, REACH, Halogenfri (HF) rapport, etc.

Frågor och svar om produktionsprocess och teknik

F: 1 Vad händer om det finns några problem på kundernas ritningar angående kvantitetsproduktion?

A1: Vår teknik kommer att erbjuda ändringsråd och sedan lämna över till kunder för att ytterligare bekräfta, föra diskussioner om relevanta problem.

F2: Vad händer om kunderna bara har ett prov utan ritningen?

A2: Kunder förväntas skicka ditt prov till vårt företag och vår kvalitetsavdelning kommer att utföra övergripande dimensionsmätning. Sedan kommer vår ingenjörsavdelning att tillhandahålla ritningen för att bekräfta igen med kunden.

F3: vilken är strukturdesigngrunden för vår standard BeCu Fingerstock?

A3: BeCu Fingerstock har en stark utbytbarhet, våra standardprodukter hänvisar till den universella standarden för BeCu Fingerstock för att säkerställa rimlig struktur och skärmningsprestanda.

F4: Varför inte använda produkter av mjukningsteknik?

A4: Mjukningstekniken är användningen av en kemisk behandlingsmetod. Efter behandlingen är tjockleken på mjukningen inte enhetlig. Om den inte är galvaniserad kommer ytan att vara smutsig osv.

F5: Värmebehandlingsisoleringen är 600F. kan du ändra det?

A5: Det är den bästa värmebehandlingstemperaturen som tillhandahålls av den amerikanska materialfabriken och vårt företag kan inte ändra det;
