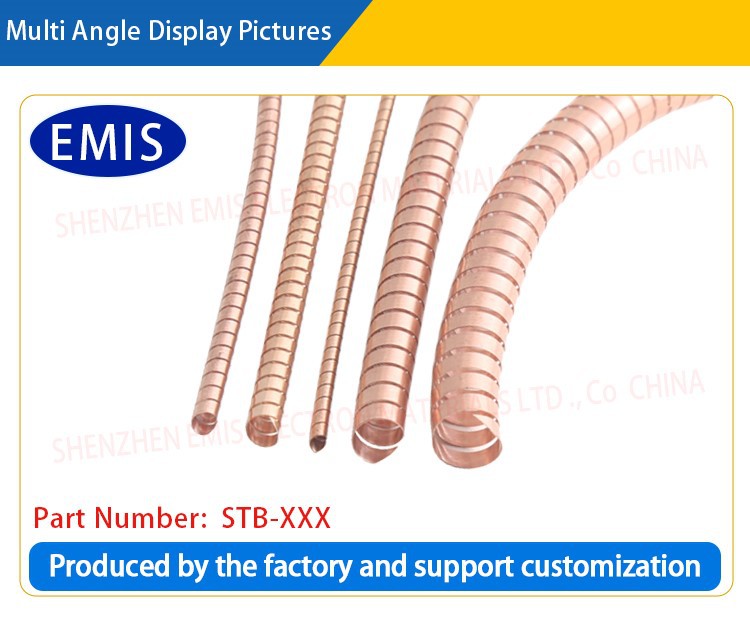

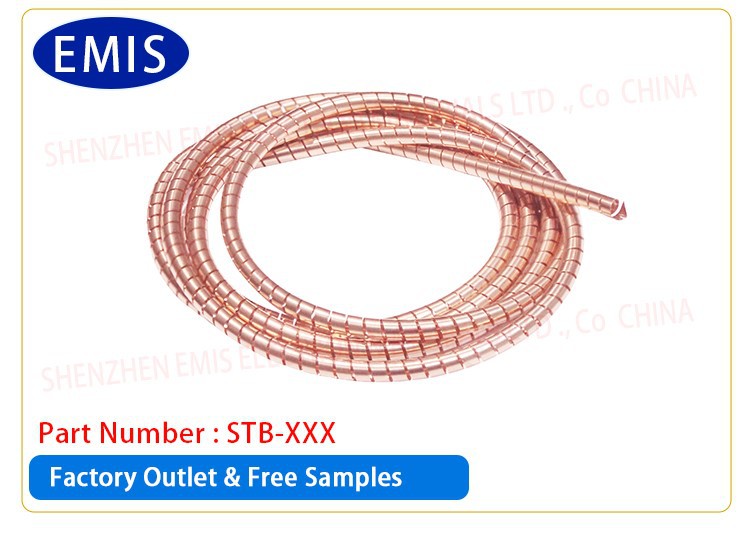

Skärmad spiralrörspackning





Den skärmande spiralrörspackningen är gjord av högelastisk tennpläterad berylliumkoppar, nickelpläterad berylliumkoppar, rostfritt stål och andra material. Denna unika struktur ger den en utmärkt elektromagnetisk vågavskärmningseffekt. Det kan effektivt blockera interferensen från externa elektromagnetiska vågor och säkerställa normal drift av utrustningen i en komplex elektromagnetisk miljö.







Referensdiagram för spiralrörstorlek I. Installerad i standard O-ringsspår II. Installera i laxstjärtspåret







Vi kan anpassa bredden, tjockleken och ytterdiametern på råmaterial av berylliumkoppar/rostfritt stål efter dina behov. Denna tätningspackning är installerad i ett spår. Den specifika installationsmetoden visas i figuren. Standardproduktspecifikationer visas i parametertabellen för berylliumkopparspiralrör:



INGA	Del Nubmer	T(mm)	Diameter (D)	Längd Max	Ytfinish	Inre kärna	Monterad storlek
							W	H	N
1	STB-086	0.08	0.86 mm	10 meter	Ljus. Nickel. Tenn. Guld. silver	STB-086-IC	1.20	0.58	0.84
2	STB-120	0.08	1,20 mm	10 meter	Ljus. Nickel. Tenn. Guld. silver	STB-120-IC	1.60	0.90	1.15
3	STB-160	0.08	1,60 mm	10 meter	Ljus. Nickel. Tenn. Guld. silver	STB-160-IC	2.38	1.16	1.52
4	STB-178	0.1	1,78 mm	10 meter	Ljus. Nickel. Tenn. Guld. silver	STB-178-IC	2.38	1.35	1.70
5	STB-198	0.1	1,98 mm	10 meter	Ljus. Nickel. Tenn. Guld. silver	STB-198-IC	2.76	1.50	1.90
6	STB-238	0.1	2,38 mm	10 meter	Ljus. Nickel. Tenn. Guld. silver	STB-238-IC	3.20	1.78	2.30
7	STB-260	0.1	2,60 mm	10 meter	Ljus. Nickel. Tenn. Guld. silver	STB-260-IC	3.60	1.95	2.50
8	STB-276	0.1	2,76 mm	10 meter	Ljus. Nickel. Tenn. Guld. silver	STB-276-IC	4.00	2.10	2.67
9	STB-320	0.1	3,20 mm	10 meter	Ljus. Nickel. Tenn. Guld. silver	STB-320-IC	4.40	2.38	3.10
10	STB-360	0.1	3,60 mm	10 meter	Ljus. Nickel. Tenn. Guld. silver	STB-360-IC	4.80	2.67	3.50
11	STB-440	0.1	4,40 mm	10 meter	Ljus. Nickel. Tenn. Guld. silver	STB-440-IC	5.95	3.25	4.20
12	STB-475	0.1	4,75 mm	10 meter	Ljus. Nickel. Tenn. Guld. silver	STB-475-IC	6.35	3.60	4.60
13	STB-625	0.1	6,25 mm	10 meter	Ljus. Nickel. Tenn. Guld. silver	STB-625-IC	8.70	4.70	6.10
14	STB-800	0.1	8,00 mm	10 meter	Ljus. Nickel. Tenn. Guld. silver	STB-800-IC	10.70	6.00	7.62
15	STB-960	0.1	9,60 mm	10 meter	Ljus. Nickel. Tenn. Guld. silver	STB-960-IC	12.70	7.10	9.24
16	STB-1270	0.1	12,70 mm	10 meter	Ljus. Nickel. Tenn. Guld. silver	STB-1270-IC	16.70	9.60	12.30



































Vi kan också använda rostfritt stål för att göra spira-rör. Artikelnummer enligt nedan.



INGA	Artikelnummer	T(mm)	Diamet är	Längd Max /Spole	Ytfinish	Inner Core P/N	Monterad storlek
							W	H	N
1	STS-086	0.08	0.86 mm	10 meter	Ljus. Nickel. Plåt etc	STS-086-IC	1.20	0.58	0.84
2	STS-120	0.08	1,20 mm	10 meter	Ljus. Nickel. Plåt etc	STS-120-IC	1.60	0.90	1.15
3	STS-160	0.08	1,60 mm	10 meter	Ljus. Nickel. Plåt etc	STS-160-IC	2.38	1.16	1.52
4	STS-178	0.1	1,78 mm	10 meter	Ljus. Nickel. Plåt etc	STS-178-IC	2.38	1.35	1.70
5	STS-198	0.1	1,98 mm	10 meter	Ljus. Nickel. Plåt etc	STS-198-IC	2.76	1.50	1.90
6	STS-238	0.1	2,38 mm	10 meter	Ljus. Nickel. Plåt etc	STS-238-IC	3.20	1.78	2.30
7	STS-260	0.1	2,60 mm	10 meter	Ljus. Nickel. Plåt etc	STS-260-IC	3.60	1.95	2.50
8	STS-276	0.1	2,76 mm	10 meter	Ljus. Nickel. Plåt etc	STS-276-IC	4.00	2.10	2.67
9	STS-320	0.1	3,20 mm	10 meter	Ljus. Nickel. Plåt etc	STS-320-IC	4.40	2.38	3.10
10	STS-360	0.1	3,60 mm	10 meter	Ljus. Nickel. Plåt etc	STS-360-IC	4.80	2.67	3.50
11	STS-440	0.1	4,40 mm	10 meter	Ljus. Nickel. Plåt etc	STS-440-IC	5.95	3.25	4.20
12	STS-475	0.1	4,75 mm	10 meter	Ljus. Nickel. Plåt etc	STS-475-IC	6.35	3.60	4.60
13	STS-625	0.1	6,25 mm	10 meter	Ljus. Nickel. Plåt etc	STS-625-IC	8.70	4.70	6.10
14	STS-800	0.1	8,00 mm	10 meter	Ljus. Nickel. Plåt etc	STS-800-IC	10.70	6.00	7.62
15	STS-960	0.1	9,60 mm	10 meter	Ljus. Nickel. Plåt etc	STS-960-IC	12.70	7.10	9.24
16	STS-1270	0.1	12,7 mm	10 meter	Ljus. Nickel. Plåt etc	STS-1270-IC	16.70	9.60	12.30



1. Produktklassificering

Spiralrörsskyddspackningar är uppdelade i berylliumkopparspiralrörspackningar och rostfria spiralrörsskyddande packningar enligt olika material.

Berylliumkopparspiralrör är högpresterande elektromagnetiska skärmdynor. Tillverkade av högkvalitativt berylliumkopparmaterial, de har utmärkt elasticitet och motståndskraft mot permanent kompressionsdeformation.

De kan snabbt återhämta sig till sin ursprungliga form efter att ha pressats av yttre kraft, och kan anpassa sig till luckor av olika former och storlekar för att säkerställa god kontakt och skärmningseffekter; ytan på spiralröret är förtennad eller nickelpläterad för att ytterligare förbättra dess ledningsförmåga och skärmningsprestanda, och de kantbelagda dynorna har starka

motståndskraft mot elektrokemisk korrosion i fuktiga och saltstänkta miljöer.

Rostfria spiralrörsskyddspackningar är spiralrörsskyddande remsor gjorda av rostfritt stål.

Spiralrör i rostfritt stål har utmärkt elasticitet och tryckmotstånd och kan uppnå betydande stöd- och indragningsfunktioner. De kan installeras på plattor av vilken tjocklek som helst utan extra stöd. Dessutom kan spiralrör i rostfritt stål också ge utmärkt skärmningsprestanda för att skydda elektronisk utrustning från elektromagnetisk störning.



Införa

Den skärmade spiralrörspackningen är gjord av högelastisk tennpläterad berylliumkoppar, nickelpläterad berylliumkoppar, rostfritt stål och andra material. Denna unika struktur ger den en utmärkt elektromagnetisk vågavskärmningseffekt. Det kan effektivt blockera interferensen från externa elektromagnetiska vågor och säkerställa normal drift av utrustningen i en komplex elektromagnetisk miljö. Oavsett om det är högfrekventa eller lågfrekventa elektromagnetiska vågor, kan det effektivt skärmas av det, vilket ger tillförlitligt skydd för utrustning som kräver hög elektromagnetisk vågskärmningsprestanda.

Huvudfunktioner för skärmade spiralrörspackningar

Elektromagnetisk skärmning: Den viktigaste funktionen är elektromagnetisk skärmning. Genom metallspiralrörstrukturen kan den effektivt isolera extern eller intern elektromagnetisk störning, skydda elektronisk utrustning från elektromagnetisk strålningsstörning och säkerställa utrustningens normala funktion.

Minska elektromagnetisk strålningsläckage: När den används i ett rörledningssystem för att överföra signaler eller strömmar, kan den skärmade spiralrörspackningen förhindra läckage av elektromagnetisk strålning av signaler eller strömmar och undvika störningar av den omgivande miljön eller utrustningen.

Förbättra elektromagnetisk kompatibilitet (EMC): Tillämpas på industriell utrustning, kommunikationsutrustning, medicinsk utrustning och andra områden för att säkerställa att utrustningen överensstämmer med EMC-standarder (elektromagnetisk kompatibilitet) och uppfyller lagliga och säkerhetsföreskrifter.

Strukturellt skydd och hållbarhet: Spiralrörspackningar kan också ge fysiskt skydd för att förhindra utrustning från att skadas av friktion, kollision eller annan fysisk skada, och förbättra hållbarheten hos rör eller utrustning.

Struktur och material för skärmade spiralrörspackningar

Strukturen hos skärmade spiralrörspackningar innehåller vanligtvis två delar:

Trådnätsskikt: Trådnätet är vävt av starkt ledande metaller (som rostfritt stål, koppar, aluminium etc.) och ansvarar för att tillhandahålla elektromagnetisk skärmning. Tätheten och materialet i trådnätet bestämmer dess skärmningseffektivitet.

Elastomer eller skyddsskikt: Spiralrörets inre och yttre ytor har i allmänhet ett lager av elastomer (som gummi, silikon, etc.) eller skyddsskikt, som huvudsakligen spelar en roll för vattentätning, korrosionsbeständighet och stöttålighet. Elastomermaterial kan också ge en viss bufferteffekt och öka packningens hållbarhet.

Skärmade spiralrörspackningar är högpresterande elektromagnetiska skärmningspackningar. Detta skärmningspackningsmaterial är ett idealiskt skärmningsmaterial för militära och rymdprojekt, såväl som viss civil elektronisk utrustning som kräver effektiv skärmning och tätning, och kan användas i stor utsträckning i skärmningsproblem som andra packningar inte kan lösa. Den här tätningspackningens avskärmningseffektivitet är 86dB till 165dB.

Spiralrör i rostfritt stål är också högpresterande elektromagnetiska skärmningspackningar. Denna produkt är mycket lämplig för civila applikationer och uppfyller EU-direktivet 83528. Dessa packningar kan ge mer än 95 dB skärmningskvalitet vid 1GHz.

Vårt företag tillhandahåller professionella tjänster för anpassning av skärmande spiralrörspackningar, i syfte att förse kunder i olika branscher med effektiva elektromagnetiska skärmnings- och skyddslösningar. Genom kundanpassningstjänster kan vi designa och tillverka skärmande spiralrörspackningar som uppfyller deras speciella applikationsmiljöer enligt kundernas specifika behov, vilket säkerställer att produkternas prestanda, storlek och tillämpbarhet är perfekt matchade för att hjälpa kunder att hantera komplexa elektromagnetiska störningar ( EMI) problem.





Ansökningsfält

Elektronisk utrustning: Inom kommunikation, medicin, konsumentelektronik och annan utrustning används skärmade spiralrörspackningar i stor utsträckning för att skydda känsliga komponenter från elektromagnetisk störning.

Bilindustrin: I fordonsmonterade elektroniska system används skärmade spiralrörspackningar ofta för att skärma sensorer, kablar och kontakter för att förhindra att elektromagnetiska störningar påverkar bilens elektroniska styrsystem, särskilt den normala driften av autonom körning och intelligenta system.

Flyg: I miljöer med hög efterfrågan som rymdfarkoster och satellitkommunikation kan skärmade spiralrörspackningar användas för elektromagnetisk skärmning av kablar, rörledningar, instrument och utrustning för att säkerställa utrustningens tillförlitlighet och kommunikationens stabilitet.

Industriella applikationer: Inom industriell styrning, kraftgenereringsutrustning, transformatorer och annan utrustning kan skärmade spiralrörspackningar användas för att minska elektromagnetisk interferens mellan utrustning och förbättra stabiliteten hos elektriska system.

Militär- och säkerhetsutrustning: Inom militär kommunikationsutrustning, radarsystem, satellitkommunikation och andra områden används skärmade spiralrörspackningar för att förbättra utrustningens anti-interferensförmåga och säkerställa säker överföring av viktiga signaler.

Prestandafördelar

Skärmade spiralrörspackningar har utmärkt ledningsförmåga och skärmningsegenskaper;

Skärmade spiralrörspackningar har utmärkt korrosionsbeständighet efter galvanisering; Materialegenskaperna hos berylliumkopparspiralrör kan uppnå bättre värmeöverföring och kylningsförmåga;

Skärmade spiralrörspackningar kan ge hög elasticitet och låg avslappning beroende på fjäderprestanda; Spiralrör av rostfritt stål har utmärkt korrosionsbeständighet och slitstyrka, och deras livslängd är lång, vilket minskar underhålls- och utbyteskostnaderna;

Rostfria spiralrör kan fortfarande bibehålla goda mekaniska egenskaper under högtemperaturmiljöer och är lämpliga för värmeväxling och andra områden;

Rostfria spiralrör är lätta att rengöra och lämpliga för användning inom livsmedels- och medicinindustrin;

Att lägga till PVC och andra inre kärnor till spiralröret kan förändra olika kompressionskrafter;

Alla produkter (inklusive galvanisering) uppfyller SGS, ROHS, REACH, miljöstandarder och andra standarder.







Tillverkningsprocess för skärmad spiralrörspackning

Produktens tekniska parametrar

Råvaror:

Spiralrör: Tennpläterad berrylliumkoppar (utan bly) eller spiralrör

Rörkärna: PVC-hårdhet 80.



Avskärmningseffektivitet:

Avskärmningskvalitet: I frekvensbandet 1MHz-1GHz överstiger dess avskärmningseffektivitet 80dB (80dB-160dB). (Som visas i bilden nedan)

Notera:

1. Standard spiralrörspackning i förtent berylliumkoppar med elastisk kraft;

2. Medel elastisk kraft förtent berylliumkoppar spiralrörspackning;

3. Låg elastisk kraft förtent berylliumkoppar spiralrörspackning.

Kompressions elastisk kraft

Beryllium koppar spiralrör skärmande packningar är uppdelade i följande två olika elastiska kompressionskrafter. Den ideala kompressionen är 25 % av spiralrörets diameter. Eftersom trycket är relaterat till tjockleken på berylliumkopparråmaterialet, är det ungefärliga värdet av den elastiska kraften markerat i tabellen nedan:



Diameter (mm)	Standard Stretch*	Medium elasticitet
0.86+/-0.051	SS-02	MS-02 NC**
1.20+/-0.051	SS-03	MS-03 NC**
1.60+/-0.076	SS-04	MS-04
1.78+/-0.076	SS-.070	MS-.070
1.98+/-0.076	SS-05	MS-05
2.38+/-0.102	SS-06	MS-06
2.60+/-0.102	SS-.103	MS-.103
2.76+/-0.102	SS-07	MS-07
3.20+/-0.102	SS-08	MS-08
3.60+/-0.127	SS-09	MS-09
4.40+/-0.127	SS-11	MS-11
4.75+/-0.152	SS-12	MS-12
6.25+/-0.178	SS-16	MS-16
8.00+/-0.229	SS-20	MS-20
9.60+/-0.279	SS-24	MS-24
12.70+/-0.381	SS-32	MS-32
Obs: * indikerar att det vanliga elastiska spiralröret inte har en inre kärna, ** indikerar att denna modell inte kan ha en innerkärna
Standard stretch: 4,8 kg/cm (genomsnitt); Medium stretch: 1,6 kg/cm (genomsnitt)



Leverans, frakt och servering



Snabb leveranskapacitet

1. Normal bulk ledtid: mindre än 3 dagar;

2. Maximal tid för specialprodukter: mindre än 7 dagar.

3. Normal ledtid för gratis prov: mindre än 2 dagar.

4. Leveranstid för specialprodukter: mindre än 7 dagar.

5. Slutföringstid för manuell provproduktion: mindre än 7 dagar



Pålitlig kvalitetssäkring

Feedbacktid för kunders klagomål om kvalitet: mindre än 1 timme.

Varubytestid: mindre än 1 dag.

tillhandahåller ett komplett utbud av kvalitetsinspektionsrapporter för att säkerställa kvalitet och tillförlitlighet hos produkten.,





F1: Vad är en skärmande spiralrörspackning?

A1: En skärmande spiralrörspackning är en skyddande komponent som används för elektromagnetisk skärmning, vanligtvis gjord av metallmaterial och har en spiralstruktur. Dess huvudsakliga funktion är att förhindra elektromagnetisk störning (EMI) och tillhandahålla en ledande väg. Det används ofta i olika elektroniska enheter och system för att minska elektromagnetiska störningar och förbättra stabiliteten i det elektriska systemet.



F2: Vilken är huvudfunktionen hos den skärmande spiralrörspackningen?

A2: Huvudfunktionen för den skärmande spiralrörspackningen är att tillhandahålla elektromagnetiskt skärmningsskydd, minska störningen av externa elektromagnetiska vågor på utrustningen och förhindra att de elektromagnetiska vågorna som emitteras av utrustningen stör den yttre miljön. Dessutom kan den också tillhandahålla elektriska anslutningar och ledande banor i viss utsträckning för att säkerställa att utrustningen fungerar stabilt i en komplex elektromagnetisk miljö.

.

F3: Varför välja en anpassad skärmande spiralrörspackning?

A3: Anpassade skärmande spiralrörspackningar kan exakt möta behoven för specifika applikationer. Varje enhet har olika storlekar, former och användningsmiljöer. Anpassning kan säkerställa den bästa skärmningseffekten samtidigt som den säkerställer dess anpassningsförmåga, hållbarhet och installationsbekvämlighet. Genom kundanpassade tjänster kan kunderna välja rätt material, storlekar, ytbehandlingar och strukturer för att säkerställa att packningarna fungerar stabilt i en specifik miljö under lång tid.



F4: Vilka egenskaper kan anpassas för skärmade spiralrörspackningar?

A4: Vid anpassning av skärmade spiralrörspackningar kan följande egenskaper justeras:

Storlek och form: Anpassa längd, diameter, stigning etc. efter storlekskraven på kundens utrustning.

Materialval: Välj olika metallmaterial efter arbetsmiljön, såsom berylliumkoppar, rostfritt stål, kopparpläterad legering, etc., för att säkerställa skärmningseffekt och korrosionsbeständighet.

Ytbehandling: Såsom nickelplätering, silverplätering, guldplätering, etc., för att förbättra korrosionsbeständigheten, konduktiviteten och mekaniska egenskaper.

Strukturell design: Justera spiralstrukturen och antalet lager av packningen för att optimera skärmningseffekten.

Miljöanpassningsförmåga: Anpassa högtemperaturbeständighet, korrosionsbeständighet, vattentäta och dammtäta egenskaper för att säkerställa långvarig stabil användning under extrema förhållanden.



F5: Hur säkerställer man kvaliteten på skräddarsydda skärmade spiralrörspackningar?

A5: Vi antar en strikt kvalitetskontrollprocess, från design, materialval, produktion till slutlig testning, varje länk är strikt kontrollerad. Innan anpassningen kommer vi att kommunicera med kunder i detalj för att säkerställa att designplanen uppfyller applikationskraven; efter provproduktion utförs flera tester (såsom elektromagnetisk skärmning, högtemperaturbeständighet, korrosionsbeständighet, etc.) för att säkerställa produktkvaliteten. Vid massproduktion genomförs även full övervakning och testning för att säkerställa att varje produkt uppfyller standarderna.



F6: Kan skärmade spiralrörspackningar återanvändas?

A6: Skärmade spiralrörspackningar är vanligtvis utformade som återanvändbara komponenter, särskilt högkvalitativa metallmaterial och ytbehandlingar för att säkerställa deras hållbarhet och långa livslängd. Långvarig användning kan dock orsaka visst slitage eller skada, så regelbunden inspektion och underhåll är nödvändigt. Om packningen är skadad eller prestandan försämras, kan ett snabbt byte säkerställa att utrustningen fortsätter att fungera normalt.



F7: Hur väljer man en lämplig skärmad spiralrörspackning?

A7: När du väljer en lämplig skärmad spiralrörspackning bör följande faktorer beaktas:

Krav på utrustningens elektromagnetiska kompatibilitet: Välj en packning med tillräcklig skärmningseffekt.

Arbetsmiljö: Tänk på faktorer som temperatur, luftfuktighet och korrosivitet och välj material som anpassar sig till miljön.

Storlek och form: Se till att packningen matchar utrustningens gränssnitt och installationsplatsen.

Hållbarhetskrav: Välj material med hög hållbarhet baserat på livslängd och underhållscykel.



F8: Vad är leveranstiden för skräddarsydda skärmade spiralrörspackningar?

A8: Leveranstiden beror vanligtvis på packningens komplexitet och produktionsvolym. Generellt sett är provproduktions- och verifieringscykeln cirka 2-3 dagar, och det nya formprovet är 15 dagar. Om kunden har akuta behov kan vi ge snabb service efter den specifika situationen och försöka förkorta leveranscykeln.
